Comment fonctionnent les éoliennes pour un exposé clair et visuel ?
Comprendre comment fonctionne une éolienne, c’est suivre une transformation d’énergie en plusieurs étapes, depuis le vent jusqu’au courant injecté dans le réseau. Le principe repose sur un rotor aérodynamique, des organes mécaniques de transmission et un générateur qui convertit le mouvement en électricité. Nous allons voir, pas à pas, ce mécanisme simple dans son idée, mais très structuré dans sa mise en œuvre.
À retenir :
Une éolienne convertit le vent en électricité par une chaîne mécanique et électrique en plusieurs étapes, ce qui facilite la présentation des choix techniques et la compréhension du rôle de chaque composant.
- Expliquez la chaîne étape par étape en insistant sur vent, rotation, électricité : pales et rotor, arbre, boîte de vitesses ou entraînement direct, générateur et transformateur.
- Évitez d’affirmer que le vent produit l’électricité seul; précisez toujours la transmission mécanique entre les pales et le générateur pour clarifier le processus.
- Donnez des repères chiffrés pour appuyer vos propos : pales ~7 à 18 tours par minute, arbre rapide 1 500 à 1 800 tours par minute pour le générateur, ce qui justifie l’utilisation d’une boîte de vitesses ou d’un entraînement direct.
- Servez-vous d’un schéma simple et de couleurs distinctes pour mât, nacelle et pales; montrez aussi le contraste entre la rotation visible lente des pales et la rotation interne rapide du générateur.
Les principes physiques et le fonctionnement général d’une éolienne
Une éolienne est une machine qui capte l’énergie cinétique du vent pour la transformer en électricité. Cette conversion ne se fait pas d’un seul coup, mais par paliers successifs, grâce à un rotor relié à un générateur. C’est cette chaîne d’action qui permet de produire de l’énergie exploitable.
Le point de départ est l’aérodynamique. Les pales ne sont pas de simples ailes qui tournent, elles sont profilées comme des ailes d’avion. La différence de pression entre leurs deux faces crée une force de portance qui entraîne la rotation du rotor. Le vent fait donc tourner la machine, au lieu d’être créé par elle comme dans le cas d’un ventilateur.
Cette logique inversée aide à bien visualiser le système. Dans un ventilateur, l’électricité alimente le moteur pour déplacer l’air. Dans une éolienne, c’est l’air en mouvement qui met en route la mécanique, puis cette énergie mécanique est convertie en courant électrique. Le processus suit donc une progression claire : vent, rotation, électricité.
Le Département de l’énergie américain propose une représentation simple de cette chaîne. Le vent fait tourner les pales, qui entraînent le rotor, puis l’arbre mécanique, avant d’alimenter le générateur. Cette lecture étape par étape permet de comprendre pourquoi l’éolienne ne produit pas directement de l’électricité à partir du vent seul, mais à travers une succession de transferts d’énergie.
Les différentes parties de l’éolienne et la chaîne de conversion
Pour bien lire le fonctionnement d’une éolienne, il faut distinguer ses principaux composants. On trouve le rotor, composé le plus souvent de deux ou trois pales, un arbre lent, parfois une boîte de vitesses, un générateur et un transformateur. Ensemble, ces éléments assurent le passage de l’énergie du vent vers le réseau électrique.
La rotation commence à basse vitesse. Selon les modèles, les pales tournent autour de 7 à 18 tours par minute. Cette vitesse relativement faible ne suffit pas à alimenter directement le générateur dans la plupart des configurations. C’est pourquoi certains modèles utilisent un multiplicateur de vitesse, aussi appelé boîte de vitesses, pour accélérer la rotation.
Dans les éoliennes équipées d’une boîte de vitesses, l’arbre rapide peut atteindre environ 1 500 à 1 800 tours par minute. Ce gain de vitesse permet au générateur de produire un courant adapté aux besoins du réseau. Le transformateur prend ensuite le relais pour ajuster la tension avant l’injection dans le réseau électrique.
Il existe cependant une autre architecture, l’entraînement direct. Dans ce cas, il n’y a pas de multiplicateur entre le rotor et le générateur. La mécanique est simplifiée, mais la logique générale reste la même, avec une conversion progressive de l’énergie du vent en électricité. Les petites éoliennes suivent également ce principe, même si leur raccordement électrique peut demander une adaptation spécifique du courant produit.
Pour visualiser cette chaîne, voici un tableau simple qui résume le passage d’une étape à l’autre.
| Étape | Rôle | Résultat |
|---|---|---|
| Pales et rotor | Captent l’énergie du vent | Rotation mécanique lente |
| Arbre lent | Transmet le mouvement | Conduction de la rotation |
| Boîte de vitesses ou entraînement direct | Adapte la vitesse de rotation | Préparation du générateur |
| Générateur | Transforme la rotation en courant | Production électrique |
| Transformateur | Adapte la tension | Injection dans le réseau |
Mise en œuvre concrète et aspects visuels

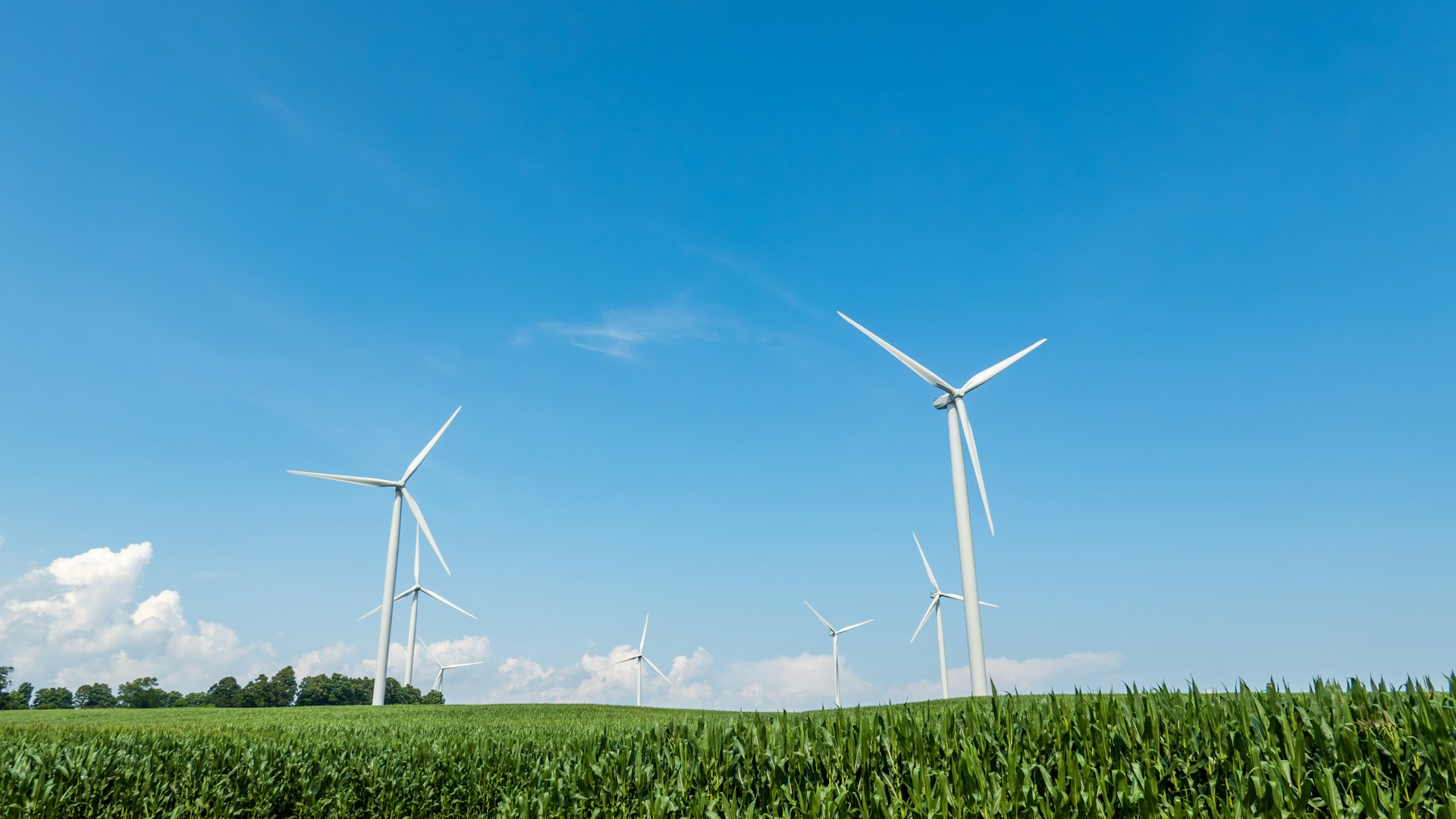

À l’extérieur, une éolienne se reconnaît facilement à sa structure verticale, avec un mât surmonté d’une nacelle. Cette nacelle abrite les éléments mécaniques et électriques, notamment le générateur et, selon les cas, la boîte de vitesses. Les trois pales sont montées sur un axe horizontal et se présentent face au vent pour capter au mieux le flux d’air.
Les couleurs du pylône jouent aussi un rôle. Les teintes blanche ou gris clair sont souvent retenues pour favoriser l’intégration paysagère et limiter les contrastes trop marqués dans l’environnement. Elles participent également à la sécurité des oiseaux et des chauves-souris, point pris en compte dans les recommandations et les choix d’aménagement.
Dans un exposé, il est utile d’insister sur un contraste visuel marquant. Les pales semblent tourner lentement à l’œil nu, alors que le générateur fonctionne à une vitesse bien plus élevée. Cette différence aide à comprendre pourquoi la transmission mécanique est nécessaire. Elle permet aussi de distinguer les étapes de conversion sans confondre mouvement visible et production électrique réelle.
L’implantation des parcs éoliens soulève enfin des questions de paysage. Des études d’insertion paysagère ont montré que le chevauchement visuel entre plusieurs parcs peut créer une saturation gênante dans certains territoires. Les documents de services publics et d’analyse patrimoniale rappellent donc l’importance de l’alignement, des distances entre machines et de la lecture globale du site.
Points à ne pas confondre et erreurs fréquentes dans un exposé
La première error consiste à dire que le vent produit directement de l’électricité. En réalité, il met d’abord les pales en mouvement, puis cette rotation est transmise jusqu’au générateur. Sans cette chaîne mécanique, il n’y aurait pas de conversion électrique.
Il faut aussi distinguer clairement les organes de la machine. Le rotor désigne l’ensemble formé par les pales et leur moyeu, l’arbre transmet le mouvement, et le générateur transforme ce mouvement en courant. Mélanger ces éléments rend l’explication moins lisible et brouille le rôle de chacun.
Autre point souvent mal présenté, les vitesses de rotation ne sont pas les mêmes selon les machines. Une éolienne à entraînement direct ne fonctionne pas comme un modèle doté d’une boîte de vitesses. Il ne faut donc pas généraliser un seul schéma technique à toutes les installations.
Enfin, il vaut mieux éviter l’expression réductrice de “grandes hélices”. Une éolienne n’est pas un simple objet rotatif, c’est un système aérodynamique conçu pour exploiter la différence de pression de l’air. Ce détail est important, car il renvoie à la logique de portance, proche de celle d’une aile d’avion ou d’un hélicoptère.
Illustrations et astuces pour un exposé clair et visuel
Pour présenter le fonctionnement d’une éolienne de manière limpide, les schémas sont très efficaces. Un diagramme montrant le flux d’énergie depuis le vent jusqu’au réseau électrique permet de faire ressortir la logique de conversion. Les étapes deviennent alors immédiatement visibles, sans surcharge de texte.
Une autre bonne méthode consiste à représenter la chaîne complète des composants. Vous pouvez illustrer les pales, le rotor, la boîte de vitesses ou l’entraînement direct, puis le générateur et le transformateur. Ce type de support aide à comprendre la différence entre les architectures et à mémoriser le rôle de chaque pièce.
Les couleurs et les maquettes rendent aussi le propos plus clair. En distinguant le mât, la nacelle et les pales avec des teintes différentes, on identifie plus vite les fonctions de chaque zone. Cela permet également d’aborder l’intégration paysagère et les raisons qui poussent à privilégier des tons sobres comme le blanc ou le gris clair.
Dans les ressources pédagogiques, les documents du DOE, de l’Agence internationale de l’énergie et les présentations spécialisées offrent des modèles visuels bien construits. Ils aident à montrer le fonctionnement général, les variantes techniques et les repères chiffrés utiles, tout en restant dans un cadre explicatif accessible.
En résumé, une éolienne convertit le vent en électricité par une chaîne progressive, depuis la portance sur les pales jusqu’à l’adaptation finale de la tension avant le réseau.
